بنیادی معلومات۔
| میکس ہیڈ | <10m | زیادہ سے زیادہ | >400 L\/منٹ |
| ڈرائیونگ کی قسم | موٹر | امپیلر نمبر | سنگل اسٹیج پمپ |
| ورکنگ پریشر | کم پریشر پمپ | امپیلر کی بااثر قسم | سنگل سکشن پمپ |
| پمپ شافٹ کی پوزیشن | افقی پمپ | پمپ کیسنگ مشترکہ | افقی تقسیم پمپ |
| بڑھتے ہوئے اونچائی | سکشن سینٹرفیوگل | امپیلر | کھلا |
| استعمال | پمپ ، پمپ ، گردش پمپ | معیار | جی بی\/ٹی 13008 |
| درجہ حرارت | ~ 200 ڈگری | دباؤ | ~ 0. 6mpa |
| سر | 1.5~7.0m | گردش کی رفتار | 320/360/380/400/500/730/980 |
| صلاحیت | 3~2600m3/H | ٹرانسپورٹ پیکیج | پلائی ووڈ باکس |
| تفصیلات | 1 00 0. 00 cm * 2 00 0.00CM * 1000.00Cm | ٹریڈ مارک | ہیشی |
| اصلیت | جیانگسو ، چین | HS کوڈ | 8413709990 |
| پیداواری صلاحیت | 5000 |
مصنوعات کی تفصیل
افقی اسپلٹ کیس پمپ کے ڈیزائن اصول کو سمجھنا
افقی تقسیم کیس پمپایک انوکھا افقی تقسیم ڈیزائن کے ساتھ انجنیئر ہے ، یعنی افقی طیارے کے ساتھ کیسنگ تقسیم ہے۔ یہ ڈیزائن پائپنگ یا موٹر سیدھ میں خلل ڈالے بغیر بحالی اور معائنہ کے لئے داخلی اجزاء تک آسان رسائی کی اجازت دیتا ہے۔
کلیدی ڈیزائن کے اصول
- افقی تقسیم کیسنگ:امپیلر اور شافٹ تک سیدھی سیدھی رسائی کی پیش کش کرتے ہوئے ، جونگ افقی طور پر الگ ہوجاتی ہے۔
- محوری inlet اور شعاعی دکان:سیال محوری طور پر داخل ہوتے ہیں اور ریڈیولک کارکردگی کو بہتر بناتے ہیں۔
- ڈبل سکشن ڈیزائن:اکثر محوری زور کو متوازن کرنے اور کم کمپن کے ساتھ اعلی بہاؤ کی شرحوں کو حاصل کرنے کے لئے استعمال کیا جاتا ہے۔
- ہیوی ڈیوٹی بیرنگ:پمپ کی زندگی اور وشوسنییتا میں توسیع کرتے ہوئے پمپڈ مائع کے باہر پوزیشن میں ہے۔
افقی تقسیم کیس ڈیزائن کے فوائد
- پائپنگ کو ختم کیے بغیر آسان دیکھ بھال
- کم کمپن اور شور کے ساتھ مستحکم آپریشن
- اعلی کارکردگی ، اسے بڑے حجم اور اعلی پریشر کی ایپلی کیشنز کے ل ideal مثالی بناتا ہے
- متوازن محوری بوجھ کی وجہ سے توسیع شدہ خدمت کی زندگی
عام ایپلی کیشنز
- پانی کی فراہمی کے نظام
- فائر فائٹنگ سسٹم
- HVAC اور ڈسٹرکٹ کولنگ پلانٹس
- صنعتی اور میونسپل خدمات
افقی تقسیم کیس پمپکم سے کم ٹائم ٹائم اور آسان خدمت کے ساتھ موثر ، اعلی حجم سیال کی منتقلی کی ضرورت والی صنعتوں میں انتہائی قدر کی حامل ہے۔
| قسم کا مظاہرہ | درخواست کی حد | کارکردگی کا پیرامیٹر |
| HZX -800 HZX (FJX): سیریز کوڈ 800: امپیلر کا برائے نام قطر | نئی توانائی ، ایم وی آر ڈیوائس ، امونیم فاسفیٹ ، فاسفورک ایسڈ ، ویکیوم نمک ، ایلومینا ، کاسٹک سوڈا اور دیگر کیمیائی صنعتوں میں بخارات کی جبری گردش ، یہ کرسٹاللائزیشن اور ری ایکٹر کے لئے گردش کرنے والے پمپ کے طور پر بھی استعمال کیا جاسکتا ہے۔ کیمیائی ، پیٹروکیمیکل ، آئل ریفائنری ، پاور پلانٹ ، کاغذ ، گودا اور الکالی ، شہری پانی کی فراہمی اور دیگر صنعتوں میں بھی استعمال کیا جاسکتا ہے۔ عام درجہ حرارت یا درمیانے درجے کے درجہ حرارت کو غیر جانبدار یا سنکنرن ، صاف یا میڈیا کے ذرات پر مشتمل ہونے کے لئے موزوں ہے۔ |
بہاؤ کی شرح: ~ 50000m³\/h ہیڈ: m 8m رفتار: 380 ~ 980r\/منٹ ڈیزائن پریشر: ~ 1.6MPA آپریٹنگ درجہ حرارت: -20 ºC ~ 150ºC |

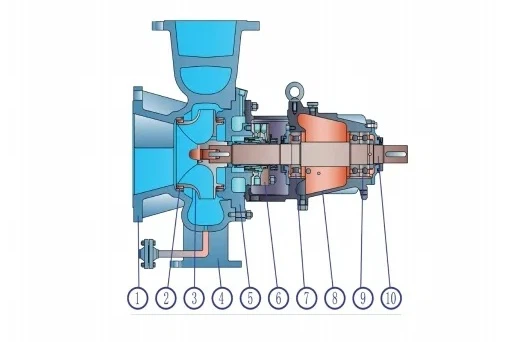

1. پمپ باڈی 2۔ امپیلر مرکز 3۔ امپیلر بلیڈ
4. حفاظتی آستین 5. شافٹنگ 6. شافٹ مہر
7. نان ڈرائیو اینڈ بیئرنگ 8. بیئرنگ باکس
9. آئل پین 10. ڈرائیو اینڈ بیئرنگ
کمپنی پروفائل
ہم برانن کاسٹنگ سے لے کر مختصر لیڈ ٹائم اور کنٹرولڈ کوالٹی کے ساتھ مشین کو مکمل کرنے تک مربوط حل پیش کرتے ہیں۔
اہم مصنوعات
ورکشاپ
نمائش
سرٹیفیکیشن سرٹیفکیٹ
کوآپریٹو برانڈ
پیکیجنگ اور ٹرانسپورٹیشن
سوالات
س: کیا آپ ٹرک لوڈنگ\/ان لوڈنگ کے لئے پمپ فراہم کرتے ہیں؟
A: ہاں ، ہم ٹینکوں اور ٹرکوں سے کیمیکل لوڈ کرنے\/اتارنے کے لئے ڈیزائن کردہ پمپ پیش کرتے ہیں۔
س: کیا آپ کے پمپ 24 گھنٹوں تک مسلسل چل سکتے ہیں؟
A: ہاں ، ہمارے پمپ مستحکم کارکردگی کے ساتھ طویل مدتی مستقل آپریشن کے لئے ڈیزائن کیے گئے ہیں۔
س: آپ کے پمپ زیادہ سے زیادہ درجہ حرارت کیا ہے؟
ج: کچھ ماڈل مواد اور اطلاق کے لحاظ سے 350 ڈگری تک سنبھال سکتے ہیں۔
س: کیا آپ کے پمپ سمندری پانی کے سنکنرن کے خلاف مزاحم ہیں؟
A: ہاں ، ہم سمندری پانی کے استعمال کے لئے ڈوپلیکس سٹینلیس سٹیل یا خصوصی مرکب سے بنے پمپ پیش کرتے ہیں۔
س: کیا آپ 3D ڈرائنگ یا CAD فائلیں فراہم کرسکتے ہیں؟
A: ہاں ، ہم آپ کے منصوبے کی منصوبہ بندی کی حمایت کرنے کی درخواست پر تکنیکی ڈرائنگ فراہم کرسکتے ہیں۔
س: کیا تنصیب کی رہنمائی شامل ہے؟
A: ہاں ، ہم تنصیب اور کمیشننگ کے لئے دستورالعمل اور ریموٹ سپورٹ فراہم کرتے ہیں۔
س: کیا آپ آئل ریفائنریز کے لئے فلیم پروف پمپ پیش کرتے ہیں؟
A: ہاں ، ہماری دھماکے سے متعلق پروف سیریز تیل ، گیس اور پیٹرو کیمیکل پودوں کے لئے موزوں ہے۔
س: کیمیائی پمپوں میں آپ کس قسم کے امپیلرز استعمال کرتے ہیں؟
ج: ہم سیال کی خصوصیات کے لحاظ سے کھلی ، نیم کھلی اور بند امپیلرز کا استعمال کرتے ہیں۔
